產品名稱： DMZ973X-10C DN200電動暗桿刀型閘閥[ 2024-02-27 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

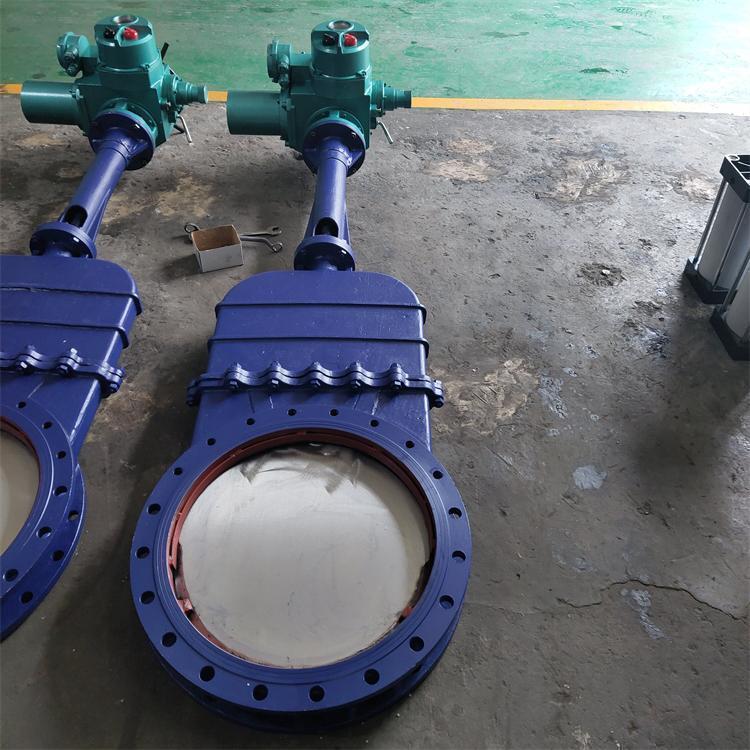

一、 DMZ973X-10C DN200電動暗桿刀型閘閥介紹
上海湖泉閥門集團有限公司電動暗桿不銹鋼刀型閘閥主要由閥體、閥板、絲桿、閥桿螺母、支架、壓條、手輪、填料組成，暗桿電動刀型閘閥具有體積小，重量輕，暗桿電動刀型閘閥系列產品屬帶閥蓋對夾法蘭式、平行單閘板結構、單向流通性質，流通阻力小、可切斷各種漿類、灰渣、污水、水渣混合物、纖維等介質，泛應用于電力，市政、礦山、冶金、化工、煤炭、水利等行業，暗桿電動刀型閘閥是一種應用性強的新型更新替代閥門產品。可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物；不銹鋼閘板可防止腐蝕引起的密封泄漏；短結構長度，可節省原料、安裝空間、也有效支持管道強度；閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封；U型閘板可作為切斷使用。
二、 DMZ973X-10C DN200電動暗桿刀型閘閥特點
1 、 閥體材質:鑄鋼(WCB)、不銹鋼（304、316）、2520
2 、 公稱壓力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB
3 、 公稱通徑：DN50-600mm *S2"-24"
4 、 適用溫度:-38~+650℃(具體溫度范圍視密封副材質和介質性質而定)
5 、 連接法蘭:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS標準
6 、 密封型式：硬密封（H、Y）、軟密封（X、F）
7 、 泄漏量:硬密封：D級（液體0.1XDNmm3/s）、軟密封：A級（零泄漏）
8 、 驅動方式：電動執行器（開關型、調節型、防爆型、智能一體式）
三、 DMZ973X-10C DN200電動暗桿刀型閘閥性能參數
公稱壓力
殼體試驗（Mpa)
密封封試驗（Mpa)
工作溫度
通用介質
0.6、1.0、1.6
0.9、1.5、2.4
0.7、1.1、1.8
≤900℃
紙漿、污水、煤裝漿、灰、渣水混全物
四、 DMZ973X-10C DN200電動暗桿刀型閘閥零部件材料
閥體、閥蓋
閘板
閥桿
密封閥座
填料
不銹鋼、碳鋼、灰鑄鐵
碳鋼、不銹鋼
不銹鋼
橡膠、四氟、不銹鋼、硬*金、
盤根
五、 DMZ973X-10C DN200電動暗桿刀型閘閥結構尺寸
公稱壓力
0.6MPa 1.0MPa 1.6MPa
公稱通徑
DN150
DN200
DN250
DN300
DN350
DN400
DN450
DN500
DN600
DN700
厚度 L
70
80
85
100
100
110
120
130
140
165
高度 H
790
910
1080
1240
1300
1470
1670
1760
2020
2200
