      止回閥閥門首頁 > 產品展示 > 止回閥 >

      產品名稱:H71型對夾式止回閥DN50[ 2024-02-29 ]

      訂購熱線:021-64162222
      訂購傳真:021-62677999
      質量穩定:實行全過程質量監控,細致入微全方位檢測!
      價格合理:高效內部成本控制,減少了開支,讓利于客戶
      交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
      • 產品介紹
      • 規格尺寸
      • 結構圖片
      • 一、H71型對夾式止回閥DN50產品介紹

        上海湖泉閥門集團有限公司止回閥廠家,該產品采用對夾式連接,結構緊湊,閥瓣沿著中心定位作 升降運動,由于閥瓣的關閉行程短,并有彈簧加載,關閉速度快,可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點,特別適合于安裝空間受限制的場合采用,可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。適用于公稱壓力PN10~PN420、Class150~Class2500;公稱通徑DN15~DN1200、NPS1/2~48;工作溫度-196℃~540℃的各種管路上,用于防止介質倒流。通過選用不同的材質,對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

        二、H71型對夾式止回閥DN50對夾式止回閥產品特點

        1、體積小,重量輕,結構緊湊、維修方便

        2、閥板采用對偶式,在彈簧的彈性力下矩下可自行速閉

        3、因速閉作用,可防止介質倒流

        4、閥體結構長度尺寸小,剛性好

        5、安全方便,可用于水平垂直兩個方向安裝

        三、H71型對夾式止回閥DN50執行標準

        1、法蘭連接尺寸:GB/T1724.1-98

        2、結構長度:GB/T12221-1989,ISO5752-82

        四、H71型對夾式止回閥DN50技術參數

        型號 公稱通徑 試驗壓力 工作溫度 適用溫度
        殼體 密封
        H71H-16Q 1.6 2.4 1.76 ≤235 水、蒸氣、油品等
        H71H-25Q 2.5 3.75 2.75 ≤235
        H71W-25H ≤300
        H71W-25P ≤200 硝酸等腐蝕性介質
        H71W-40H 4.0 6.0 4.4 ≤300
        H71W-40P ≤200 水、蒸氣

        五、對夾式止回閥,對夾式蝶式止回閥主要構件材料表

        型號 閥門 閥瓣 彈簧
        H71H-16Q  H71H-25Q QT400-15 25 50CrVA
        H71W-25H  H71W-40H 2Cr13 1Cr13 1Cr18Ni9
        H71W-25P  H71W-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

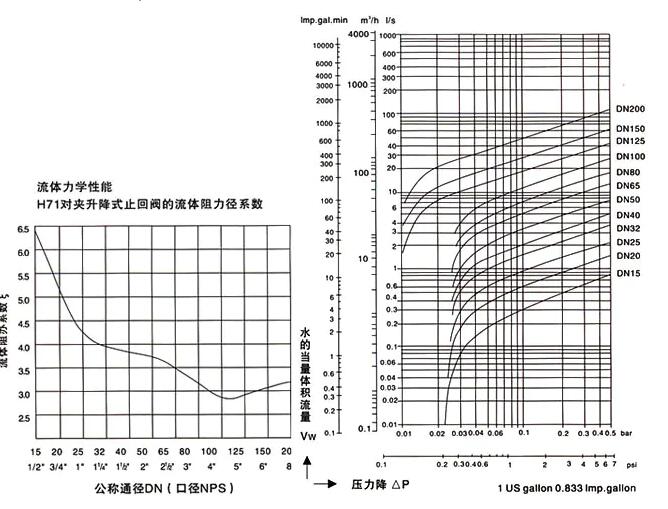

      • 公稱通徑
        閥門全開啟
        時的流體阻
        力系數ξ
        常溫下閥門全開啟時的水流量系數
        流體的流向
        DN
        NPS
        Kv(m3/h)
        Cv(U.S)
        Cv(U.K)
        開啟壓力近似值KPa
        50
        2
        2.6
        63
        74
        62
        2
        1
        65
        21/2
        2.4
        109
        128
        107
        2
        1
        80
        3
        2.3
        172
        201
        169
        2
        1
        100
        4
        2.0
        289
        338
        283
        2
        1
        125
        5
        1.8
        476
        557
        466
        2
        1
        150
        6
        1.5
        750
        878
        735
        2
        1
        200
        8
        1.3
        1432
        1675
        1403
        2
        1
        250
        10
        1.2
        2330
        2726
        2283
        2
        1
        300
        12
        1.0
        3676
        4301
        3602
        2
        1
        350
        14
        0.9
        5274
        6171
        5169
        2
        1
        400
        16
        0.8
        7306
        8548
        7160
        3
        1
        450
        18
        0.8
        9246
        10818
        9061
        3
        1
        500
        20
        0.8
        11415
        13356
        11187
        3
        1
        600
        24
        0.7
        17573
        20560
        17222
        3
        1
        700
        28
        0.7
        23919
        27985
        23441
        4
        1
        750
        30
        0.7
        27458
        32126
        26909
        4
        1
        800
        32
        0.7
        31241
        36552
        30616
        4
        1
        900
        36
        0.7
        39539
        46261
        38748
        4
        1
        1000
        40
        0.7
        48814
        57112
        47838
        4
        1
        1050
        42
        0.7
        53817
        62966
        52741
        4
        1
        1200
        48
        0.7
        70292
        82242
        68886
        4
        1

      • H71型對夾式止回閥DN50
