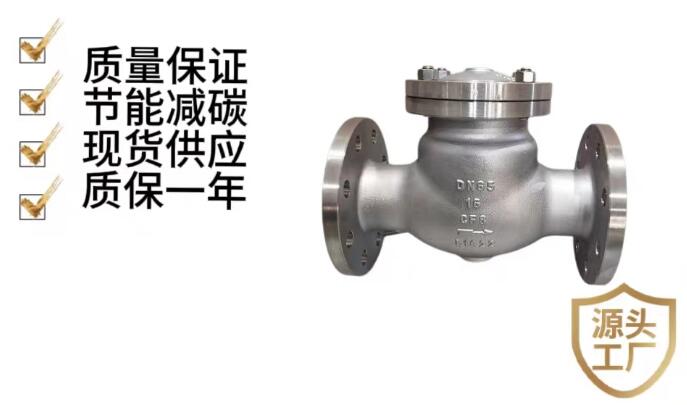

產品名稱：止回閥\H44W-16P DN25生產廠家（廠商） [ 2024-07-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、止回閥\H44W-16P DN25生產廠家（廠商）介紹

止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。稱單向閥或逆止閥，它的啟閉件是靠介質流動和力量自行開啟或關閉，其作用是防止管路中的介質倒流。止回閥按結構可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥又可分為立式和臥式兩種；旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種；蝶式止回閥為直通式。以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、對夾式和焊接等。適用于壓力1.6~160MPa工作溫度-29~+550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等。

二、止回閥\H44W-16P DN25生產廠家（廠商）性能參數

型號		H44H-16C~250	H44W-16P~250
工作壓力（MPa）		1.6~25
適用溫度（℃）		≤425	≤550
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋、閥瓣	碳素鋼	鉻鎳鈦不銹鋼
	密封面	碳鋼堆焊鐵基合金	本體密封

三、止回閥\H44W-16P DN25生產廠家（廠商）性能與規范

公稱壓力（mpa）	試驗壓力（mpa）
公稱壓力（mpa）	強度試驗	密封試驗	上密封試驗	氣密封試驗
1.6	2.4	1.76	1.76	0.6
2.5	3.75	2.75	2.75	0.6
4.0	6.0	4.4	4.4	0.6
6.4	9.6	7.04	7.04	0.6
10.0	15.0	11.0	11.0	0.6

四、止回閥\H44W-16P DN25生產廠家（廠商）適用介質和溫度

閥門主體材料	適用介質	適用溫度
p(cf8)	硝酸類	200°
pl(cf3)	強氧化性介質	200°
r(cf8m)	醋酸類	200°
rl(cf3m)	尿素等腐蝕類	200°

五、止回閥\H44W-16P DN25生產廠家（廠商）

序號	零件名稱	p	pl	r	rl
1	閥體	cf8	cf3	cf8m	cf3m
2	閥蓋	cf8	cf3	cf8m	cf3m
3	閥瓣	f304	f304l	f316	f316l
4	密封面	cf8	cf3	cf8m	cf3m
5	緊固螺母	a193-b8m
6	螺母	a194-8

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸 (mm)			重量 (kg)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	重量 (kg)
1.6MPa	25	160	115	85	-
	32	180	140	100	-
	40	200	150	110	15.2
	50	230	165	125	21.3
	65	290	185	145	28.1
	80	310	200	160	37.6
	100	350	220	180	56.7
	125	400	250	210	91
	150	480	285	240	129
	200	495	340	295	210
	250	622	405	355	290
	300	698	460	410	320
	350	787	520	470	350
	400	914	580	525	400
	450	978	640	585	550
	500	978	715	650	850
	600	1295	840	770	1300
2.5MPa	200	533	360	310	210
	250	622	425	370	294
	300	711	485	430	367
	350	838	555	490	410
	400	864	620	550	461
	500	1016	730	660	870
