內螺紋球閥|Q 1 1 F-1.6MPa|T|DN25mm產品說明書
[ 2024-12-11 ]
Q11F-16內螺紋球閥是一種螺紋連接的球閥，主要特點包括：
- 連接形式：Q11F-16內螺紋球閥采用螺紋連接，適用于需要螺紋連接的應用場景。
- 材質：通常采用不銹鋼材料，具有較好的耐腐蝕性和強度。
- 結構形式：為固定球球閥，結構簡單，操作方便1。
- 適用介質：適用于水、油品等介質，壓力環境為低壓，工作溫度一般不超過80℃。
- 應用場景：廣泛應用于石油、化工、發電、造紙、航空等領域，以及日常生活中。
使用場景和優勢：
- 流體阻力小：Q11F-16內螺紋球閥的流體阻力小，其阻力系數與同長度的管段相等，適合需要低阻力的管道系統。
- 操作方便：球體繞閥體中心線旋轉90度即可實現開啟和關閉，操作簡單快捷。
- 密封性好：密封面材料多為塑料或增強聚四氟乙烯，具有良好的密封性能，適用于各種工況。
- 適用范圍廣：通徑從小到幾毫米，大到幾米，適用于各種管道系統。
主要零件材料
| 適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
| 水、蒸汽、油 |
Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C |
A105、45 | 1Cr18/1Cr18Ni9Ti |
不 銹 鋼 SS304 |
聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL | 聚四氟乙烯PTFE對位聚苯PPL |
| 硝酸類 |

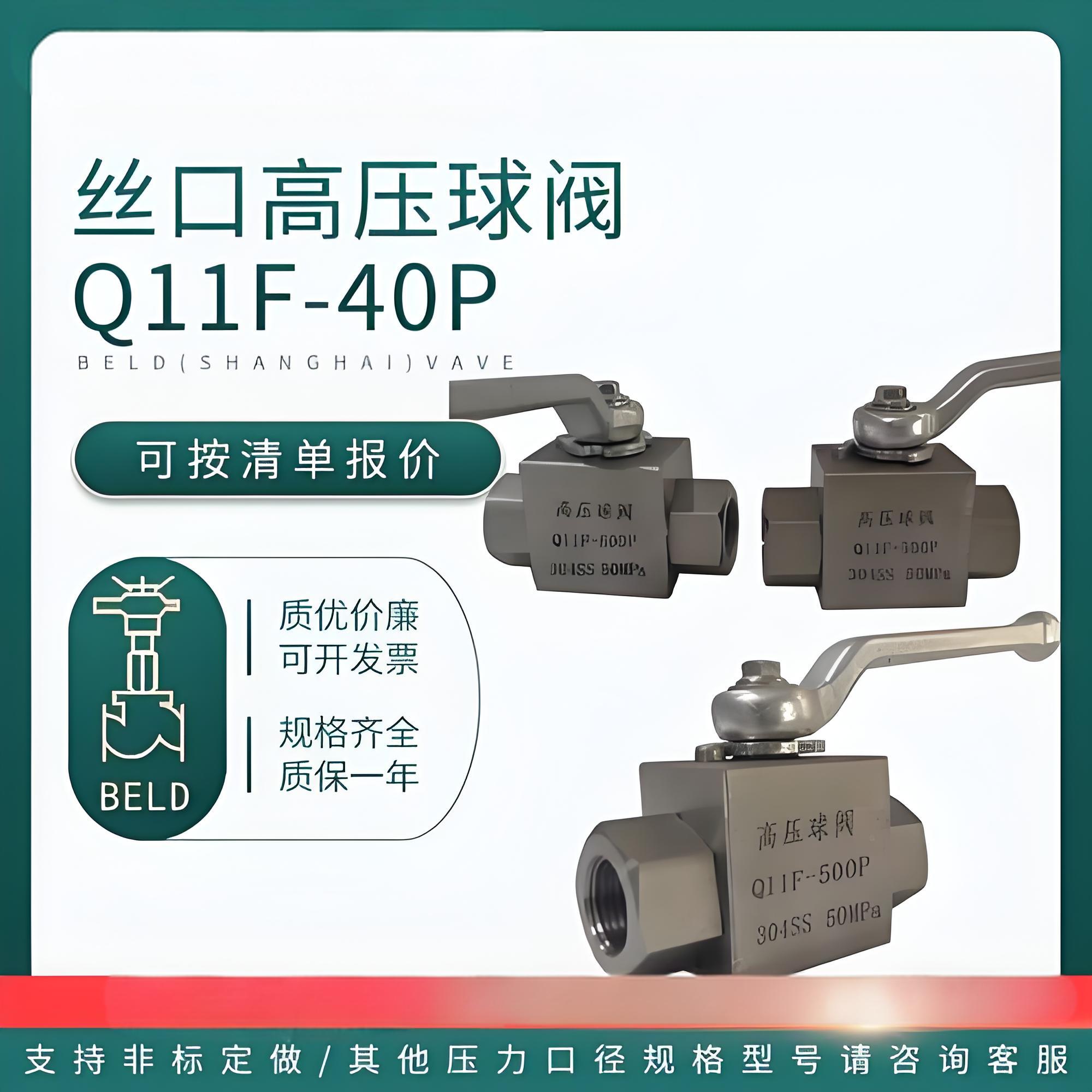

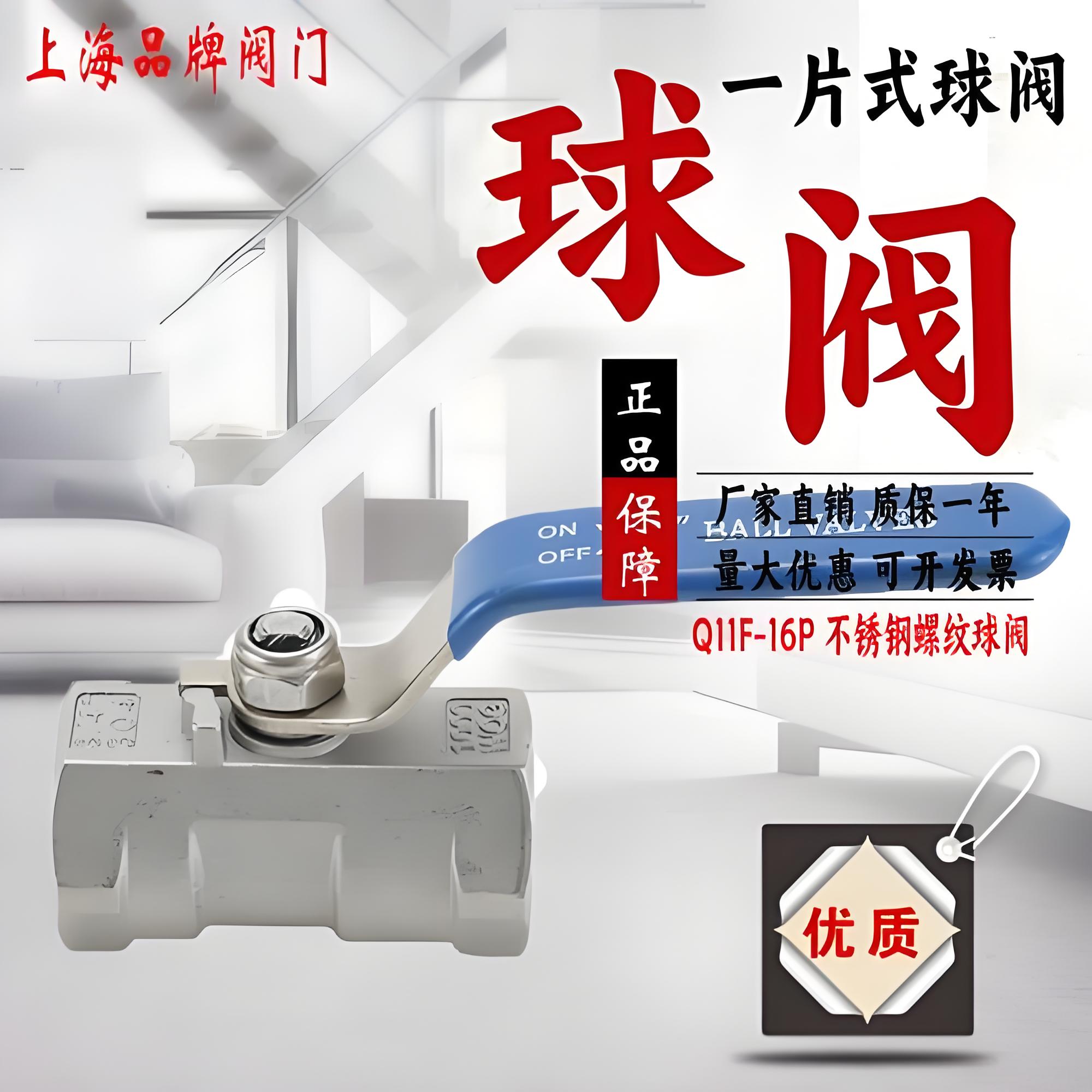

Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P |
SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | |||
| 醋酸類 |
Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R |
SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |
Q11F-16內螺紋球閥廣泛應用于各種工業領域，具有多種用途和特點。以下是其具體應用場景和性能參數：
-
應用場景：
- 食品、環保、冶金、石油化工：Q11F內螺紋球閥在這些領域中常用于調節管路流量及截流功能。
- 蒸汽、石油或一般腐蝕性流體介質管路：該閥體和密封材料的不同配置使其適用于-30~380℃的工作溫度范圍，適用于蒸汽、石油或一般腐蝕性流體介質管路上。
-
性能參數：
- 型號：Q11F/Q21F
- 口徑：DN10~DN50
- 介質：水、油、氣體
- 壓力：1.6～2.5MPa
- 適用溫度：≤150℃
- 部件材質：銅合金、WCB、PTFE
- 材質和適用介質：
-
- 閥體材料：黃銅鍛壓(HPb59-1)
- 密封座材料：增強四氟乙烯
- 球芯材料：不銹鋼
- 適用介質：水、油、氣體
-
操作方式和維護：
- 操作方便：球閥通過人工轉動球芯，繞著閥桿旋轉，開閉迅速。
- 維護簡單：密封圈一般都是活動的，拆卸更換方便。
主要外形和連接尺寸
| 公稱通徑 | 管螺紋 | 尺寸 | 重量WT（g） | |||||
| d | L | W | H | E | D | D | ||
| 6 | 1/4″ | 8 | 60 | 110 | 56 | 11.5 | 30 | 320 |
| 10 | 3/8″ | 18 | 60 | 110 | 58 | 11.5 | 31 | 320 |
| 15 | 1/2″ | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 |
| 20 | 3/4″ | 13 | 67.5 | 110 | 62 | 15 | 38 | 430 |
| 25 | 1″ | 17 | 73 | 110 | 68 | 15 | 45 | 570 |
| 32 | 1 1/4″ | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 |
| 40 | 1 1/2″ | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 |
| 50 | 2″ | 32 | 112 | 150 | 90 | 19 | 73 | 2170 |
| 65 | 2 1/2″ | 40 | 132 | 180 | 95 | 21 | 92 | 3625 |
| 80 | 3″ | 50 | 156 | 220 | 100 | 27 | 109 | 5800 |
| 100 | 4″ | 65 | 196 | 250 | 115 | 29 | 138 | 7200 |
