手動閘閥是一種常用的流體控制裝置，廣泛應用于工業領域。本文將詳細介紹手動閘閥的工作原理、執行標準以及結構圖解。 手動閘閥的工作原理相對簡單，它通過手動操作實現閥門的開閉。閘閥內部包括一個閘板，當閘板上升時，流體可以暢通通過；而當閘板下降時，流體被截斷，實現閥門的關閉。這種機械操作的方式使得手動閘閥具有較高的可靠性和靈活性，適用于各種流體介質的控制。手動閘閥的工作原理是通過手動轉動手輪，使手輪與閥桿上的螺紋相互作用，從而驅動閥桿上升或下降。這個過程會帶動與閥桿相連的閥板進行相應的上升或下降運動，實現閥門的開啟或關閉。具體來說，當手輪順時針旋轉時，閥桿向上運動，拉動閘板向上升起，使閥門處于開啟狀態；反之，手輪逆時針旋轉時，閥桿向下運動，拉動閘板向下關閉，使閥門處于關閉狀態。閘板通常是閥門的關鍵部件，由鑄鐵、碳鋼、不銹鋼等材料制成，其上端與閥桿相連，下端與閥座接觸。通過調節閥桿的旋轉角度，可以實現閘板的升降，從而控制介質的流量或?qū)崿F(xiàn)介質的截止 。


手動閘閥的執行標準主要包括國際標準和行業標準。國際標準通常由國際標準化組織（ISO）發布，如ISO 10434《石油、石化和天然氣工業用閘閥》。行業標準則由各個行業的協會或組織制定，如中國石油和化學工業聯合會發布的《石油化工裝置設計規范》。設計標準: GB/T 12234-2007《金屬閘閥》、GB/T 19672-2005《工業閥門構造長度》等。 制造標準: GB/T 13927-2008《鋼制閘閥》、GB/T 12235-2007《鍛鋼閘閥》等。 材質標準: GB/T 12224-2005《一般用途碳素鋼鍛件》、GB/T 12228-2006《低溫碳素鋼鍛件》等。

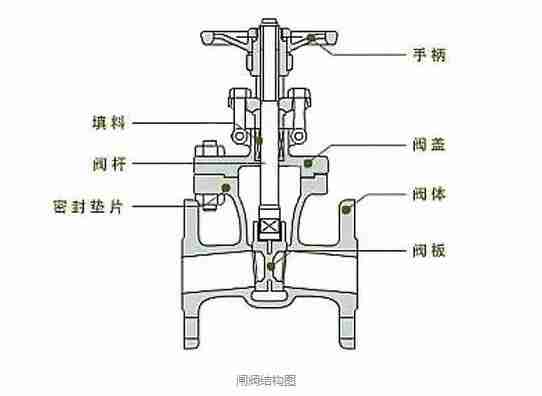

手動閘閥的結構圖解如下：閘閥的結構比較簡單，有閥體、閥桿、閘板、密封圈和傳動裝置組成。通常情況下，閘閥的傳動裝置為手輪，只有在一些特殊工況條件，需要使用電動裝置操作閘閥。閘閥的結構特點使其在管路中只能做全開或全關操作，做截斷介質使用，不適合做流量調節。


手動閘閥的結構圖解] 手動閘閥由閥體、閘板、閥桿、密封件等部件組成。閥體是手動閘閥的主體，通常為鑄造或鍛造而成，具有較高的強度和剛度。閘板是手動閘閥的核心部件，負責實現流體的截斷和調節。閥桿連接閘板與手輪，通過轉動手輪來實現閥板的升降。密封件用于確保閥門的嚴密性，通常采用填料密封或金屬密封的方式。 總結起來，手動閘閥具有簡單可靠的工作原理，適用于各種流體介質的控制。標準化的執行標準確保了手動閘閥的質量和性能。通過了解手動閘閥的結構圖解，我們對其內部構造有了更清晰的了解。手動閘閥的廣泛應用為工業生產提供了重要的流體控制手段。
