手動閘閥型號規格尺寸、重量表詳解

[ 2024-05-11 ]

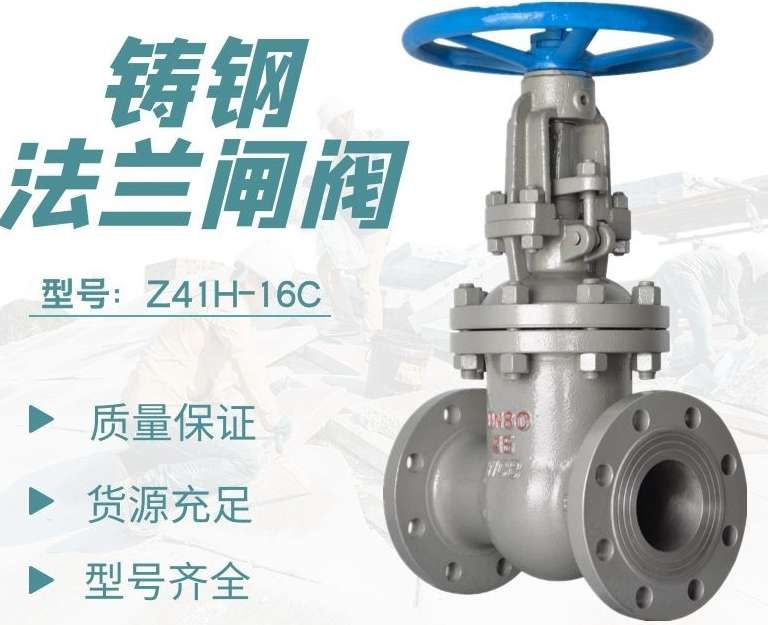

手動閘閥型號規格尺寸、重量表詳解？手動閘閥的基本介紹手動閘閥是一種常用的閥門,一般用于截止或調節介質流量。它的結構簡單,使用方便,可用于多種壓力和溫度下的管路。手動閘閥的主要特點是密封性好、流阻小、壽命長、使用可靠。手動閘閥的型號及尺寸手動閘閥的型號和尺寸通常按照國標進行分類,其中較為常見的國標有GB、JB和HG等。根據不同的型號和尺寸,手動閘閥...螺紋閘閥型號 Z11T, Z11H, Z11Y ,Z11W 刀閘閥型號Z73W, Z73X ,Z73Y 不同型號的手動閘閥規格也不相同,我們以湖泉閥門熱賣的鑄鋼閘閥Z41H-25C為例,為您介紹一下手動閘閥規格

Z15T代表手動，內螺紋連接，暗桿楔式單閘板，密封面材料為銅合金，公稱壓力為PN1MPa；

Z15W-16T代表手動，內螺紋連接，暗桿楔式單閘板，閥體材料為銅合金，閥座密封面材料由閥體直接加工，公稱壓力為PN1.6MPa；

Z45T/W-10代表手動，法蘭連接，暗桿楔式單閘板，閥體材料為銅合金，閥座密封面材料由閥體直接加工，公稱壓力為PN1MPa；

Z41T-10代表手動，法蘭連接，明桿楔式單閘板，密封面材料為銅合金，公稱壓力為PN1MPa。

按國產閥門型號標準來說，閘閥的型號是由閥門類型，閘閥驅動方式，閘閥連接方式，閘閥結構形式，密封材料，閥體材料代號來表示。

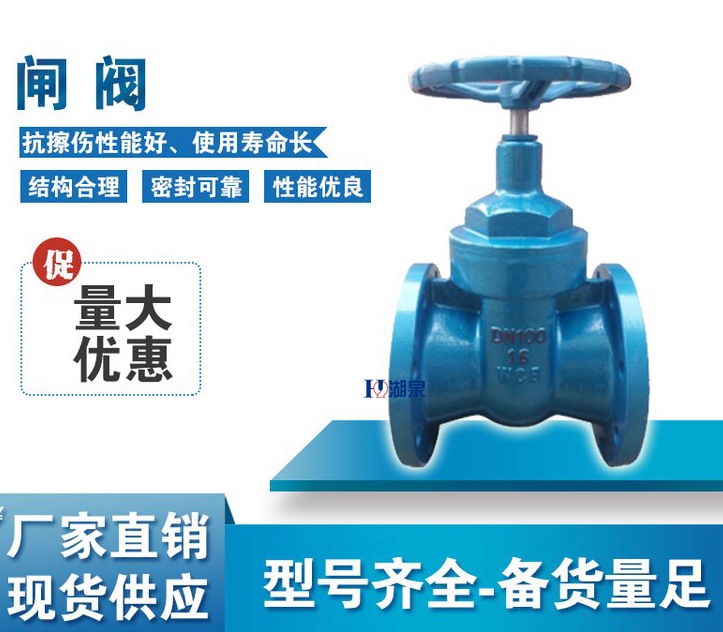

手動閘閥

下表是常見的閘閥型號規格尺寸參照表，供您參考選擇。請注意，不同品牌和生產廠家的型號可能會有差異，您可以根據具體需求選擇相應的閘閥型號。

| :--------:| :------------:| :----------------:| :----------:| :-------------:|

|Z41H-16C | DN15-DN500 | PN16 | 水、油、氣 | -20°C~150°C |

|Z41H-25C | DN50-DN600 | PN25 | 水、油、氣 | -20°C~200°C |

|Z41H-40C | DN50-DN600 | PN40 | 水、油、氣 | -20°C~250°C |

|Z44T-10C | DN15-DN400 | PN10 | 蒸汽、水等 | -29°C~425°C |

|Z45T-10C | DN15-DN400 | PN10 | 蒸汽、空氣 | -29°C~50°C |

|Z46T-10C | DN15-DN400 | PN10 | 蒸汽、空氣 | -29°C~50°C |

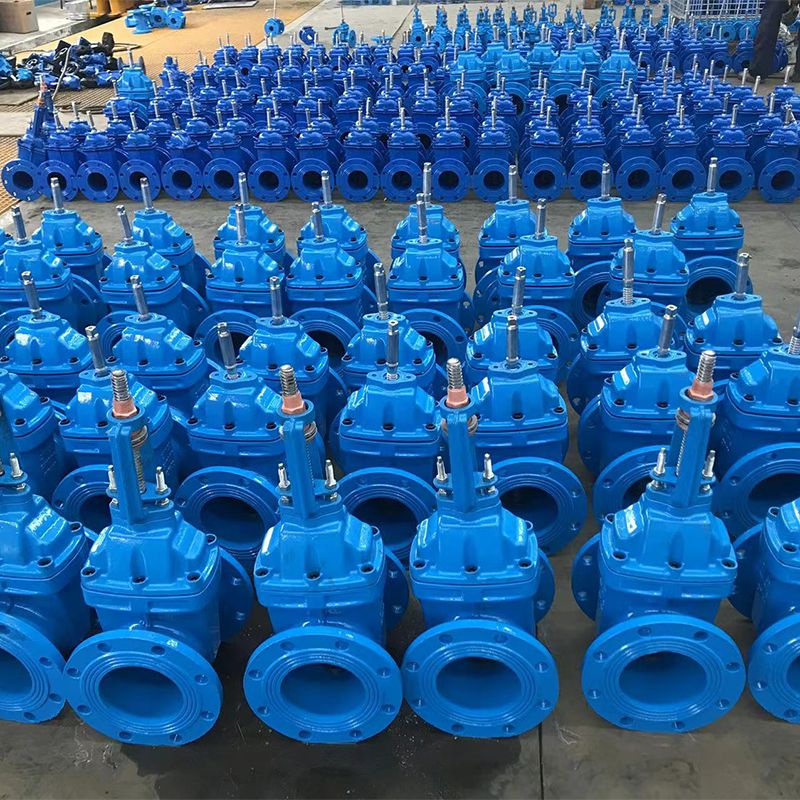

閘閥廠家

國內生產閘閥的廠家比較多，連接尺寸也大多不統一。主要分以下幾個大類：1、按JB/T2203－1999《閘閥結構長度》生產的機械部標準閥門；2、按GB/T12221-2005《金屬閥門結構長度》生產的國標閥門；按ASME B16.10-2009《閥門的面對面及端對端尺寸》生產的美標閥門。

閘閥按閘板的結構不同分為楔式和平行式兩類。楔式閘板有3種結構：?jiǎn)伍l板、雙閘板和彈性閘板。

閘閥根據結構類型的不同又分為平板閘閥和刀型閘閥。

手動閘閥工作原理：轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用。

按殼體/主體材料分類，閘閥可分為：

金屬材料閥門：如碳鋼閥門、合金鋼閥門、不銹鋼閥門、鑄鐵閥門、鈦合金閥門、蒙乃爾閥門、銅合金閥門、鉛合金閥門等。

金屬閥體襯里閥門：如襯膠閥門、襯氟閥門、襯鉛閥門、襯塑閥門、襯搪瓷閥門。

非金屬材料閥門：如陶瓷閥門、玻璃閥門、塑料閥門。

以下為常用閘閥的重量參考明細表：

1、手動閘閥

型號：Z41H，Z41Y，Z41W

重量范圍：2.5kg-3300kg

主要參數：公稱壓力：1.0-16.0MPa；公稱通徑：DN50-DN1200；適用介質：水、油、氣等。

2、電動閘閥

型號：Z941H，Z941Y，Z941W

重量范圍：12kg-4800kg

主要參數：公稱壓力：1.6-16MPa；公稱通徑：DN50-DN1200；適用介質：水、油、氣等。

3、氣動閘閥

型號：Z641H，Z641Y，Z641W

重量范圍：5kg-3000kg

主要參數：公稱壓力：0.1-1.6MPa；公稱通徑：DN50-DN500；適用介質：氣體等。

4、手輪閘閥

型號：Z47H，Z47Y，Z47W

重量范圍：8kg-2800kg

主要參數：公稱壓力：1.6-10.0MPa；公稱通徑：DN50-DN800；適用介質：水、油、氣等。

5、蝶式閘閥

型號：D71X，D71H，D71Y

重量范圍：4kg-120kg

主要參數：公稱壓力：1.0-1.6MPa；公稱通徑：DN50-DN600；適用介質：水、油、氣等。

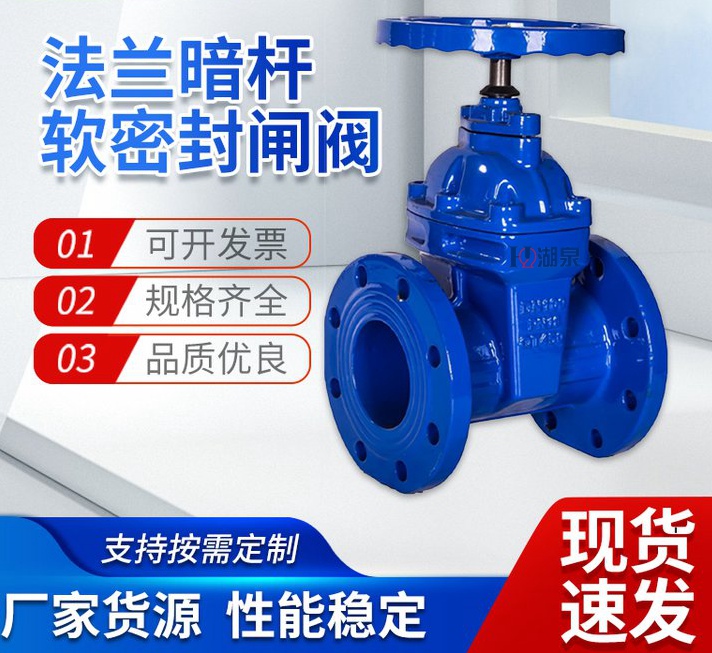

彈性座密封楔式閘閥 Lmin=	250	270
Z41X-10.16(明桿);Z45X-10.16(暗桿)
平行式雙閘板閘閥 L=	330	356
Z44T(W)-10
楔式閘閥 L=	330	356	381	406	432	457	508		610		660	711	811
Z41T(W.H)-10.16(明桿);Z45T(W)-10.16(暗桿)
電動楔式閘閥 L=	330	356	381	406	432	457	508		610		660	711	811	960
Z941T(W)-10.16(明桿);Z945T(W)-10.16(暗桿)
楔式鋼制單閘板閘閥 L=	450	500	550	600	650	700	800
Z41H-16C.16P.16R	273	379	590	850	907	958	1112
Z41H-25.25P.25R	207	400	631	900	1013	1166	1258
楔式鋼制單閘板閘閥 L=	650	750	850	950
Z41H-40.40P.40R	368	547	679	953
楔式鋼制單閘板閘閥 L=	650	750
Z41H-64.64P.64R	467	590
電動楔式鋼制單閘板閘閥 L=	450	500	550	600	650	700	800		900		1000	1100	1200
Z941H-16	310	391	729	992	1168	1222	1376

Z941H-25	317	412	750	1042	1274	1420	1522
電動楔式鋼制單閘板閘閥 L=	650	750	850	950		1150	1350
Z941H-40	480	686	821	1214		2150
美標法蘭連接鋼制閘閥 L=	330	356	381	406	432	457	508	559	610	610		711
Z41H-150Lb	263	346	488	621	814	992	1492			2272
美標法蘭連接鋼制閘閥 L=	457	502	762	838	914	991	1143
Z41H-300Lb	412	576	886	1157	1301	1672	2562
美標法蘭連接鋼制閘閥 L=	787	838	889	991	1092	1194	1397
Z41H-600Lb	779	1108	1503	1939	2733	3214	4177

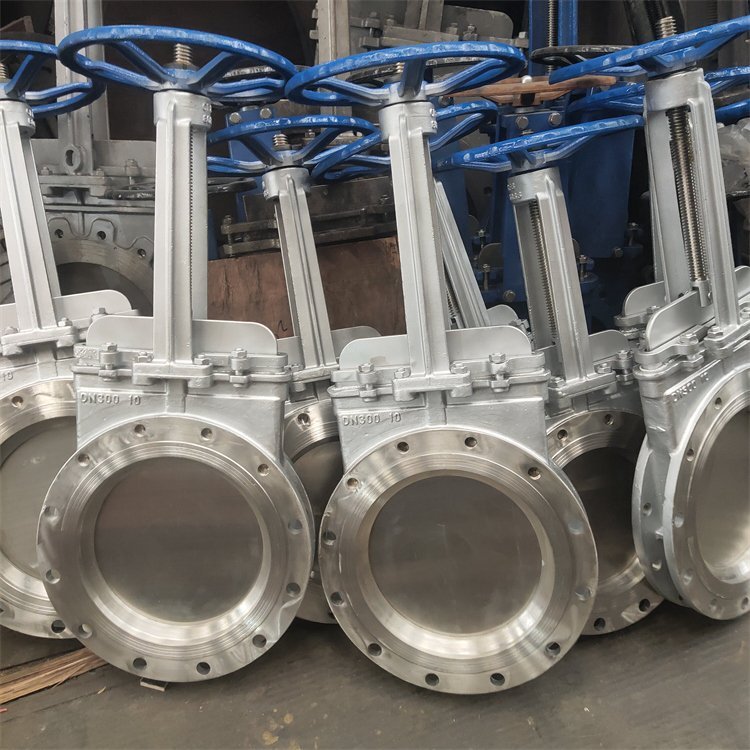

刀型閘閥 L=	70	76	76	89	89	114	114		117		117	127	149	156
Z73Y-10.16	68	101	127	177	290	382	500		748		1147	1427	1910
