    全國服務熱線021-64162222

    閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

    z941h-40c閘閥結構圖及產品介紹說明

    [ 2024-06-20 ]
    z941h-40c閘閥是一種常見的工業閥門,具有結構簡單、操作方便、密封性能好等特點。下面將對其結構圖及產品進行詳細介紹。 z941h-40c閘閥由閥體、閥蓋、閥瓣等組成。閥體一般采用高強度鑄鐵、碳鋼等材料制成,具有良好的耐腐蝕性和耐高溫性能,能夠適應各種工況環境。閥蓋是用來封堵閥體的開口,通常采用與閥體材料相同的材料制成,保證了整個閥門的一致性和可靠性。閥瓣是閘閥中關鍵的部件,通過閥桿與手輪或其他傳動裝置相連,用于控制閥門的開閉操作。 z941h-40c閘閥的產品特點有以下幾個方面。首先,該閘閥具有密封可靠的特點,閥瓣與閥座之間采用金屬與金屬的密封方式,能夠有效防止介質泄漏,確保系統的安全性。其次,操作方便,開閉靈活,只需通過手動裝置或電動裝置即可實現操作,無需額外的動力源。第三,流阻小,閥體內通道流線型設計合理,減小了流體的阻力,提高了流量的傳遞效率。第四,適用范圍廣,適用于水、油、氣等多種介質的控制,具有較強的通用性。 綜上所述,z941h-40c閘閥是一種具有良好性能的閥門產品。其結構圖清晰簡潔,操作方便,并具備密封可靠、流阻小等優點。在工業領域中得到了廣泛應用。希望本文的介紹能夠對您了解z941h-40c閘閥有所幫助。
    z962y

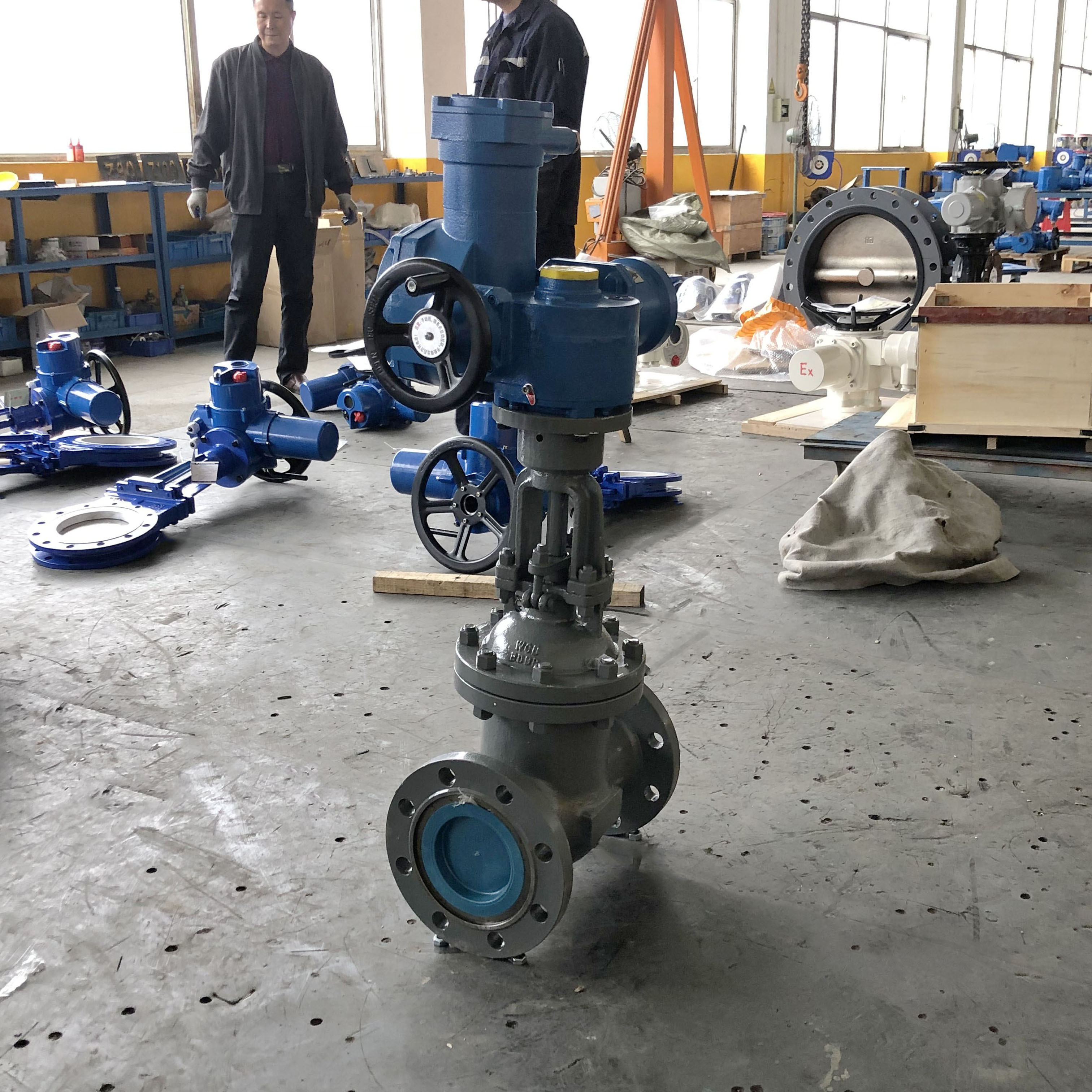

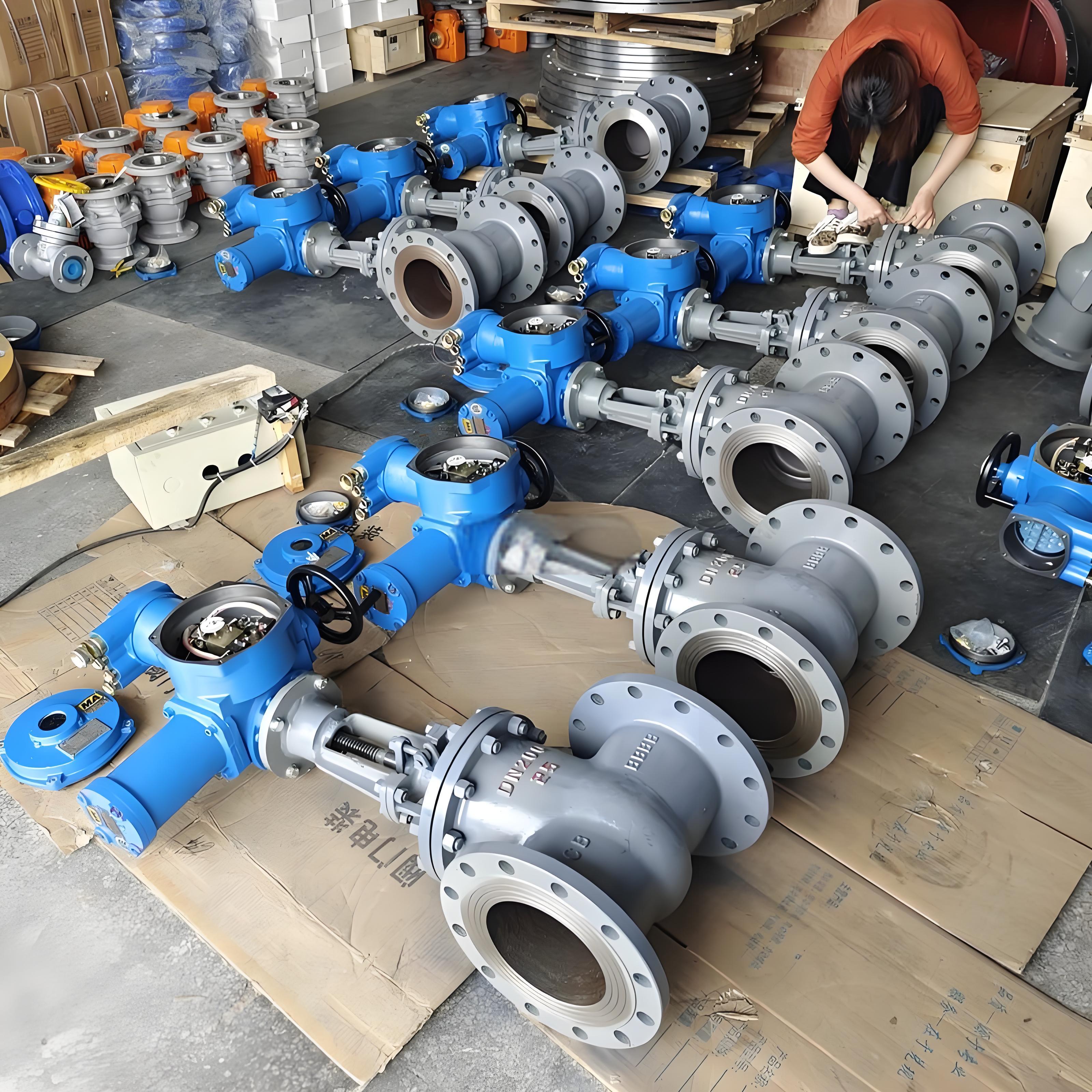

    Z941H鑄鋼電動閘閥主要特點及用途:

    1、電動閘閥結構緊湊、設計合理、閥門剛性好,通道流暢,流阻系數小。
    2、密封面采用不銹鋼和硬質合金,使用壽命長。
    3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
    4、電動執行器驅動開啟輕松、結構形式為彈性楔式單閥、剛性楔式單閥板。
    5、我廠生產的Z941H型電動法蘭閘閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

    ■ Z941H鑄鋼電動閘閥設計、制造標準:

    1.Z941H電動法蘭閘閥設計制造按GB/T 12234-89
    2、電動法蘭閘閥Z941H結構長度按GB/T 12221-89
    3、電動閘閥法蘭連接尺寸按:JB/T 79-94
    4、Z941H電動閘閥閥門檢查和試驗按GB/T 13927-92
    電動閥

    電動閘閥主要外形連接尺寸(PN40):

    公稱通徑DN(in)

    主要外形尺寸及連接尺寸(mm)

    電動裝置

    L

    D

    D1

    D2

    D6

    b

    z-Φd

    f

    f2

    H

    Z940、Z941、Z942

    40

    200

    145

    110

    85

    76

    18

    4-Φ18

    3

    4

    617

    ZB15

    50

    250

    160

    125

    100

    88

    20

    4-Φ18

    3

    4

    665

    ZB15

    65

    280

    180

    145

    120

    110

    22

    8-Φ18

    3

    4

    680

    ZB15

    80

    310

    195

    160

    135

    121

    22

    8-Φ18

    3

    4

    752

    ZB15

    100

    350

    230

    190

    160

    150

    24

    8-Φ23

    3

    4.5

    846

    ZB20

    125

    400

    270

    220

    188

    176

    28

    8-Φ25

    3

    4.5

    908

    ZB20

    150

    450

    300

    250

    218

    204

    30

    8-Φ25

    3

    4.5

    1087

    ZB40

    200

    550

    375

    320

    282

    260

    38

    12-Φ30

    3

    4.5

    1243

    ZB40

    250

    650

    445

    385

    345

    313

    42

    12-Φ34

    3

    4.5

    1429

    ZC45

    300

    750

    510

    450

    408

    364

    46

    16-Φ34

    4

    4.5

    168

    ZC60

    350

    850

    570

    510

    465

    422

    52

    16-Φ34

    4

    5

    1738

    ZC90

    400

    950

    655

    585

    535

    474

    58

    16-Φ41

    4

    5

    1897

    ZC120

    450

    1050

    680

    610

    560

    524

    60

    20-Φ41

    4

    5

    2104

    ZC180

    500

    1150

    755

    670

    612

    576

    62

    20-Φ48

    4

    5

    2401

    ZC180
