pxw礦用防爆電動配水閘閥型號

[ 2024-08-22 ]

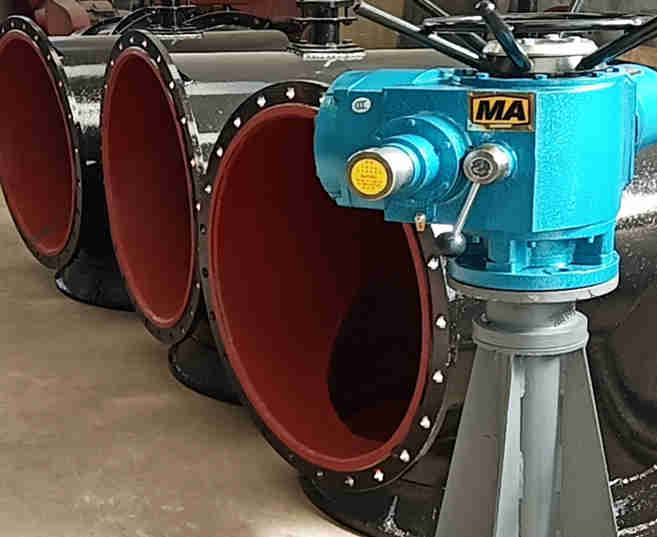

PXW礦用防爆電動配水閘閥的型號包括PXWII(I)-400、PXWII(I)-500、PXWII(I)-600、PXWII(I)-800、PXWII(I)-1000、PXWII(I)-1200。‌這些型號的閥門具有不同的公稱通徑，從400mm到1200mm不等，適用于不同的工作壓力和溫度條件。具體來說，這些閥門的公稱壓力為0.1MPa，試驗壓力為0.25MPa，介質為水，溫度不超過80℃，而電機功率和額定電流則根據不同的型號有所不同。例如，PXWII(I)-400型號的配套電動裝置型號為ZB20-24，電機功率為0.55Kw，額定電流為1.39A（660V）。這些閥門專門設計用于煤礦等工業環境，滿足礦用設備的防爆和安全要求，確保在惡劣條件下的可靠運行‌。

PXW系列礦用配水閥是在原PZI型的基礎上進行了改良設計；PXWI型為手動，PXWII型是在改良設計的基礎上增加礦用閥門電動裝置，來滿足煤礦水泵房無人值班，全自動化生產的需求。PXW系列礦用配水閘閥具有結構簡單、密封性能好、清污方便、操作靈活、省力等特點，主要應用于井下泵房吸水井的配水之用。

配水閘閥

主要性能規范

型號		PXWII（I）-400	PXWII（I）-500	PXWII（I）-600	PXWII（I）-800	PXWII（I）-1000	PXWII（I）-1200
公稱通徑		400	500	600	800	1000	1200
介質和溫度		水、≦80℃
公稱壓力（MPa）		0.1（試驗壓力0.25）
操作行程		220	220	290	300	350	350
配套電動裝置型號		ZB20-24	ZB20-24	ZB30-24	ZB30-24	ZB45-24	ZB60-24
電機功率（Kw）		0.55	0.55	0.75	0.75	1.1	1.5
額定電流（A）	660V	1.39	1.39	2	2	2	2.6
額定電流（A）	380V	2.2	2.2	2.62	2.62	4	4.12

主要連接尺寸及相關參數

閥門型號	DN		D		D1		D2		D3		d		H1		h1		h2		h3		h4
PXWII（I）-400	400		540		495		90		120		35		1066		250		462		523		1250
PXWII（I）-500	500		640		600		90		120		35		1066		300		512		673		1250
PXWII（I）-600	600		760		705		90		135		45		1066		350		602		768		1250
PXWII（I）-800	800		960		920		90		135		45		1066		450		702		868		1250
PXWII（I）-1000	1000		1160		1120		110		160		50		1315		550		842		1119		1500
PXWII（I）-1200	1200		1450		1380		110		160		50		1315		600		1010		1300		1500

閥門型號	a1	a2		b1		b2		C		C1		C2		n×d1		n×d2		n×d3		n×d4
PXWII（I）-400	300	300		400		400		410		260		70		4×ф19		2×ф15		4×ф17		16×ф23
PXWII（I）-500	300	300		400		400		470		340		70		4×ф19		2×ф15		4×ф17		16×ф23
PXWII（I）-600	300	300		400		400		520		360		80		4×ф19		2×ф19		4×ф17		20×ф25
PXWII（I）-800	300	300		400		400		625		460		80		4×ф19		2×ф19		4×ф17		24×ф30
PXWII（I）-1000	400	400		500		500		720		560		100		4×ф19		2×ф19		6×ф22		27×ф30
PXWII（I）-1200	400	400		500		500		820		660		100		4×ф19		2×ф19		6×ф22		30×ф30

關于尺寸的使用說明

H（mm）		5000	4500	4000	3500
h （mm）	PXWII（I）－400/500	3765	3265	2765	2265
	PXWII（I）－600/800	3497	2997	2497	1997
	PXWII（I）－1000/1200	3100	2600	2100	1600

閘閥廠家

水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本設計考慮四種情況，由使用單位根據實際情況選用。如訂貨時能提出h值，則按訂貨單位的要求制造。否則連接桿長度h=5000mm供貨，連接桿一端的法蘭根據實際需要有h數值現場焊接。

1、本系列產品是直角式閘閥，可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于60℃。根據工作方式分為手動（PZ—I型）和電動（PZ-II型）。

2、型號意義：如PZ—400—II

PZ——配水閘閥

400—公稱直徑

II—II型（電動）

■結構說明
1、配水閘閥由操縱臺，連接桿、閥桿、閘閥、短管等部件組成。

2、PZ—1型操縱臺由人工操作。手輪與螺母固定在一起，旋轉手輪，帶動絲杠升降。螺母下端裝有滾珠，以減少旋轉時的阻力。 PZ—II型用小型電動機作為動力源替代人工操作，可實現遠程控制，方便、快捷。

3、閘閥由閥體和閥辨構成。閥體為焊接件，下部裝有錐形密封環、與閥辨共同構成密封部分。閥辨由焊接件與橡膠墊構成，通過帶有螺栓組件與閥桿連接，以***閥的密封性能。

4、短管用于埋入配水井壁，為焊接件。

5、連接桿的長度由配水井底板至泵房底板的高度差來確定。本說明書中規定了5米、4.5米、4米、3.5米四個檔次，用戶也可按實際安裝高度確定連接桿的長度。
