閘閥Z41H-1.6Mpa DN150的技術參數及安裝尺寸圖
[ 2024-10-12 ]

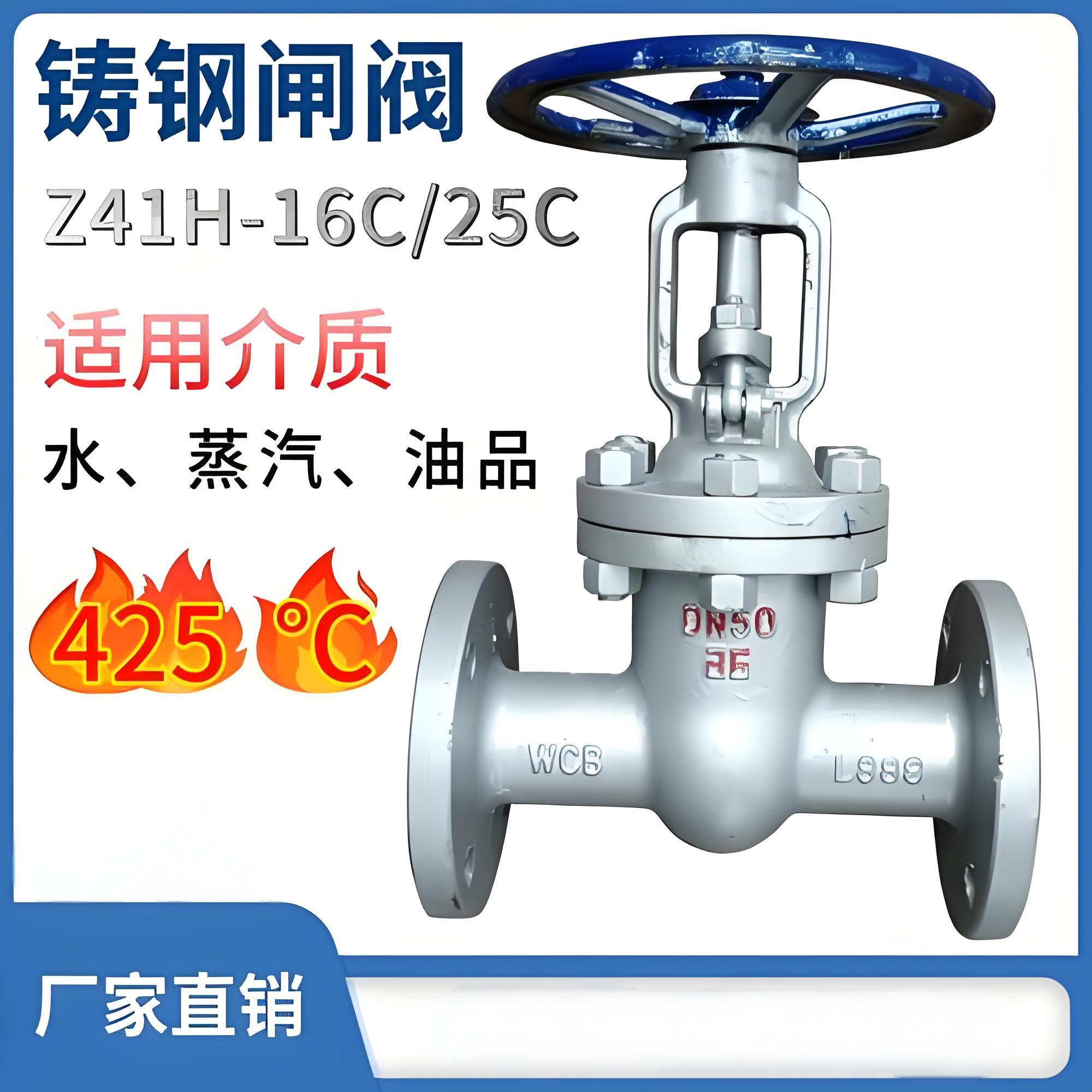

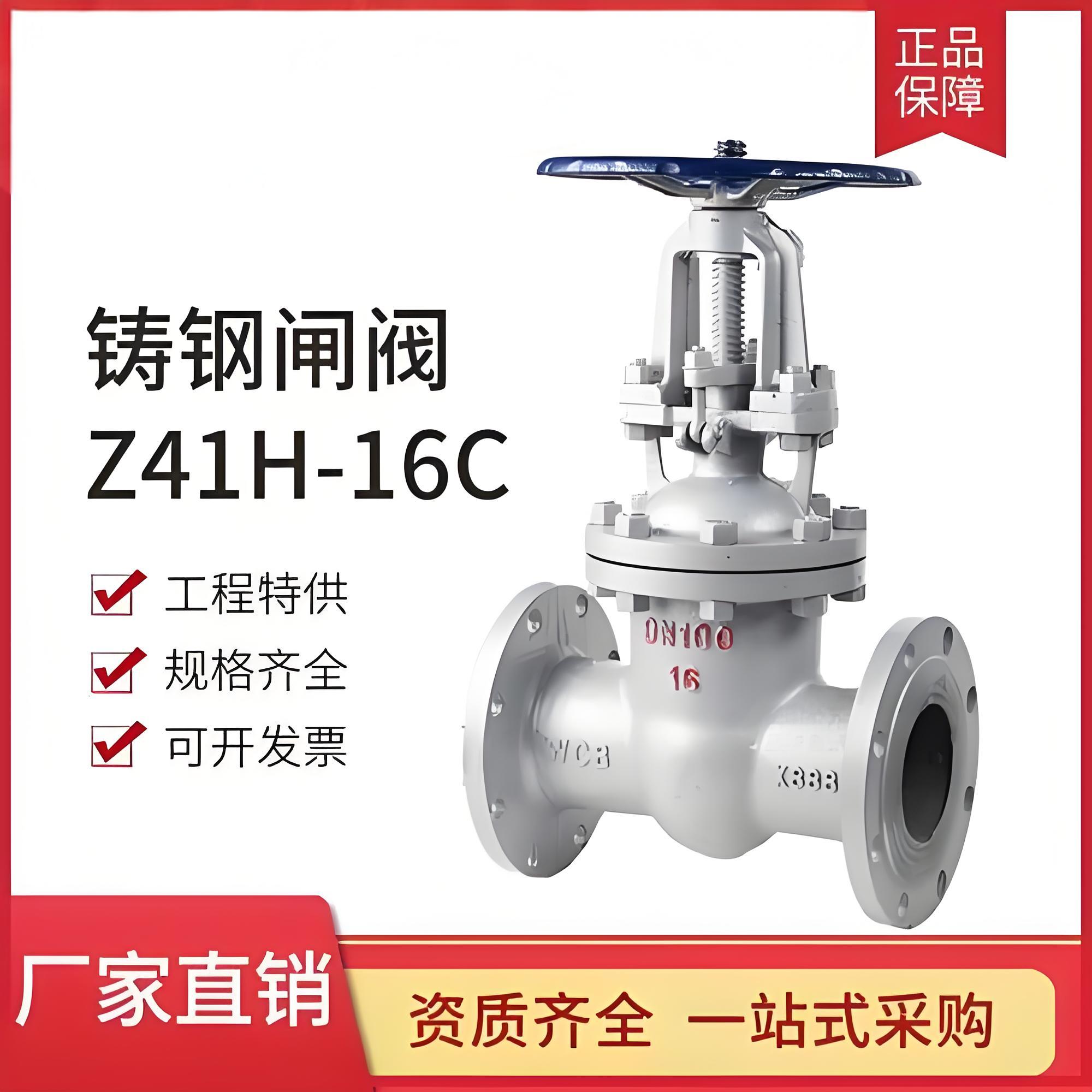

閘閥z41h-1.6mpa dn150代表的意思是：這是一種法蘭閘閥，其公稱壓力為1.6MPa，口徑為DN150。 具體來說，閘閥z41h-1.6mpa dn150的各個部分含義如下： Z：代表閘閥。 41：表示這種閘閥的結構形式為直通結構。 H：表示閥座密封面材料為合金。 1.6MPa：表示這種閘閥的公稱壓力為1.6MPa。 DN150：表示這種閘閥的口徑為150毫米。 此外，閘閥具有以下特點和用途： 流體阻力小：閘閥的密封面受介質的沖刷和侵蝕較小。 開閉較省力：啟閉所需力矩較小。 適用范圍廣：可以用在介質向兩方向流動的環網管路上，且形體簡單，結構長度短，制造工藝性好。 應用場景：適用于公稱壓力PN1.6~16.0MPa，工作溫度≤-29℃~550℃的石油、化工、水力、火力電站等各種系統的管路上，切斷或接通管路介質。
閘閥有各種不同的結構形式，其主要區別是所采用的密封元件結構形式不同。根據密封元件的結構，常常把閘并分成幾種不同的類型，而最常見的形式是平板閘閥和楔式閘閥；根據閥桿的結構，還可分為升降桿（明桿）和旋轉桿（暗桿）閘閥。閘閥屬滑動類閥門。它在管道上主要作為切斷介質用，即分不開或全閉使用。一般不可作為節流用。閘閥可以用于高溫和高壓，并可以用于各種不同的介質，但一般不用于輸送泥漿、粘稠性流體的管道中。閘閥一般用在對閥門的外形尺寸沒有嚴格要求，而且使用條件雙比較苛刻的場合，如高溫高壓的工作介質，要求關閉件要保證長期密封等等。
1)根據閘板的構造主要分為兩大類。
閘閥有各種不同的結構形式，其主要區別是所采用的密封元件結構形式不同。根據密封元件的結構，常常把閘并分成幾種不同的類型，而最常見的形式是平板閘閥和楔式閘閥；根據閥桿的結構，還可分為升降桿（明桿）和旋轉桿（暗桿）閘閥。閘閥屬滑動類閥門。它在管道上主要作為切斷介質用，即分不開或全閉使用。一般不可作為節流用。閘閥可以用于高溫和高壓，并可以用于各種不同的介質，但一般不用于輸送泥漿、粘稠性流體的管道中。閘閥一般用在對閥門的外形尺寸沒有嚴格要求，而且使用條件雙比較苛刻的場合，如高溫高壓的工作介質，要求關閉件要保證長期密封等等。
1)根據閘板的構造主要分為兩大類。
①平行式閘閥－－密封面與垂直中心線平行，即兩個密封面互相平行的閘閥。
②楔式閘閥－－密封面與垂直中心線成某種角度，即兩個密封面成楔形的閘閥。楔式閘閥中又有雙閘板、單閘板及彈性閘板之分。
(1)根據閥桿的構造又分為兩大類。
①明桿閘閥－－閥桿螺母在閥蓋或支加上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。
②暗桿閘閥－－閥桿螺母在閥體內與介質直接接觸，開閉閘板時用旋轉閥桿來實現。
|
型號
|
材料
|
|||
|
閥體、閥蓋
|
閥桿
|
密封面
|
填料
|
|
|
Z41H-16C、25
|
碳素鋼
|
鉻不銹鋼
|
堆焊鐵基合金
|
石棉石墨或柔性石墨
|
|
Z41Y-16C、25
|
堆焊硬質合金
|
|||
|
Z41W-16P、25P
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦不銹鋼
|
本體材料
|
石棉石墨或柔性石墨
|
|
Z41Y-16P、25P
|
堆焊硬質合金
|
|||
|
Z41W-16R、25R
|
鉻鎳鉬鈦不銹鋼
|
鉻鎳鉬鈦不銹鋼
|
本體材料
|
|
|
Z41Y-16R、25R
|
堆焊硬質合金
|
|||
|
Z41Y-16I、25I
|
鉻鉬合金鋼
|
鉻鉬合金鋼
|
堆焊硬質合金
|
|
|
Z41Y-16V、25V
|
鉻鉬釩鋼
|
鉻鉬釩鋼
|
堆焊硬質合金
|
柔性石墨
|
|
Z41H-40~200
|
碳鋼
|
鉻不銹鋼
|
碳鋼+Cr13或硬質合金
|
柔性石墨
|
|
Z41H-40I~200I
|
鉻鉬鋼
|
合金鋼
|
合金鋼+硬質合金
|
柔性石墨
|
|
Z41H-40P~200P
|
鉻鎳鈦鋼
|
不銹鋼
|
不銹鋼或不銹鋼+硬質合金
|
柔性石墨
|
|
Z41H-40R~200R
|
鉻鎳鉬鈦鋼
|
不銹鋼
|
不銹鋼或不銹鋼+硬質合金
|
柔性石墨
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z×ød
|
H
|
D0
|
重量 / kg
|
|---|---|---|---|---|---|---|---|---|---|---|
|
15
|
130
|
95
|
65
|
45
|
14
|
2
|
4×ø14
|
175
|
200
|
4
|
|
20
|
150
|
105
|
75
|
55
|
14
|
2
|
4×ø14
|
180
|
200
|
5
|
|
25
|
160
|
115
|
85
|
65
|
14
|
2
|
4×ø14
|
210
|
200
|
6
|
|
32
|
180
|
135
|
100
|
78
|
16
|
2
|
4×ø18
|
210
|
200
|
7
|
|
40
|
200
|
145
|
110
|
85
|
16
|
3
|
4×ø18
|
350
|
200
|
19
|
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4×ø18
|
358
|
240
|
29
|
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4×ø18
|
375
|
240
|
33
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8×ø18
|
433
|
280
|
45
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8×ø18
|
502
|
320
|
63
|
|
125
|
325
|
245
|
210
|
185
|
22
|
3
|
8×ø18
|
612
|
360
|
108
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8×ø23
|
676
|
360
|
134
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12×ø23
|
820
|
400
|
192
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12×ø25
|
969
|
450
|
273
|
|
300
|
500
|
460
|
410
|
375
|
30
|
4
|
12×ø25
|
1142
|
560
|
379
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16×ø25
|
1280
|
640
|
590
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16×ø30
|
1452
|
640
|
850
|
|
450
|
650
|
640
|
585
|
545
|
40
|
4
|
20×ø30
|
1541
|
720
|
907
|
|
500
|
700
|
705
|
650
|
608
|
44
|
4
|
20×ø34
|
1676
|
720
|
958
|
|
600
|
800
|
840
|
770
|
718
|
48
|
5
|
20×ø41
|
1874
|
800
|
1112
|
