電動閥門怎么接線和結構圖解呢？電動閥門最簡單的有兩根/三根(220V/380V)的電源線，三根控制線，其中一根是公共線，另兩根是，一個控制開，一個控制關。貴一些的還有兩根，是故障的無源的開點或閉點信號線；再貴一些的還有兩根，是開度反饋的線，一般是4~20MA。電動閥接線：開與關控制3根（開1根，關1根，公共端1根），開到位與關到位3根（開到位1根，關到位1根，公共端1根），共計6根線。其中開到位與關到位為無源觸點。

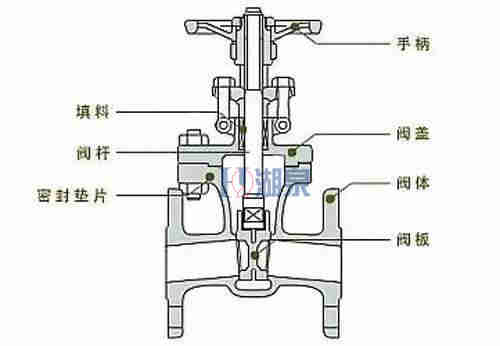

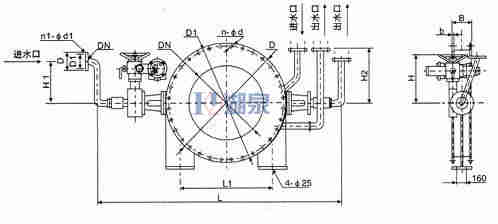

電動閥門的常見接線方式 電動閥門包括電動閘閥、電動蝶閥、電動球閥、電動截止閥、電動調節閥、電磁閥等，電動閥門分為開關式和可調式，開關式的原理是打開電源、打開位置。電動調節閥的原理是輸入4-20ma或0-10v電流信號來調節電動閥門的開啟。電動閥門 器和閥體組成，有許多用戶不知道電動閥門的接線，下面詳細說明，裝有細小電動執行器的六線電動閥門分為開關型和調節型、驅動開關控制和信號反饋控制組件。 電動閥門按閥位功能可分為：開關型電動閥和調節型電動閥；按閥位形式可分為：電動球閥和電動蝶閥；按閥體形狀還可以分為：普通電動閥和微型電動閥。電動閥常規為開關型，也有調節型的，比如：風機進水管調節水流等。開關型電動閥一般分常閉和常開兩種，常閉型是指斷電時閥門處于關閉狀態，常開型即是斷電時閥門處于開啟狀態；另外按接線還分三線和兩線制，大口徑大多是三線制的，小口徑的會有兩線和三線制兩種。
無源開關式(開關型帶無源觸點型反饋接線圖)
有源開關式(普通開關型帶有源燈指示接線圖)
開度電位計型(開關型帶開度式接線圖)
智能調節式(輸入輸出4-20mA智能調節型接線圖)
交流AC380V(帶無源觸點反饋380V電源接線圖)
直流DC24V(交換正負開關同時無源信號反饋24V電源接線圖)

電動閥門執行器按電源電壓一般可分交流(AC110V、AC220V、AC380V)，直流(DC24V、DC12V)，按控制方法分為有源開關式、無源開關式、電位計型、調理型等。

電動球閥可用于要求的場合不僅可應用于一般的石油，天然氣，環保，水處理等，包括化工化學行業、石油等工作條件較為惡劣的地方，電動球閥是通過380V/220V/DC24V等電源為驅動電源，以開關量信號或模擬量信號（4-20mA、1-10V DC、1-5V DC）來控制信號，可使電動閥門運動到所需位置，實現其自動化控制功能。不同的電壓及控制形式，接線的方式也都不相同。

電動蝶閥電機為全封閉式鼠籠式電機，扭矩大，慣性力小，絕緣等級為 F 級，內置過熱保護開關，可防止電動執行器堵轉電機過熱時損壞電機，并帶有手輪設計，可以用于斷電時操作，保證安全可靠。電動蝶閥它是通過380V/220V/DC24V等電源為驅動電源，不同的電壓及控制形式，所對應的接線方式也是不相同，用戶需要進行詳細了解及認知。

電動調節閥一個電源線，一個信號輸出線(閥位設定) 電動開關閥，一般有七根線或者更多，開、關、停、開到為回訊、關到位回訊、故障狀態、電源

plc控制柜與電動閥門怎么接線首先，電動閥門有單相、兩相和三相電之分，要看電動閥門的控制接線方式和控制箱的回路，plc控制220v的電動閥門一般采用繼電器，兩相的直接接就可以了，三相電的需接零線和火線。PLC控制柜如果要控制一個電動閥門開閉，那需要看開和關兩個還是需要停止鍵，開關閥一般有兩個行程開關作為閥門反饋信號進入PLC系統，表示開關到位，一般可以設置為開關狀態、開關狀態、開關和關閉故障，既不開關也不關閉表示行程的四種狀態，開關在畫面上做不同的顏色標志即可。電動閥門如果是雙缸，可以設置停止閥按鈕，關閉控制總氣源的電磁閥，電動閥門停止在現在的位置，如果是一邊氣源一邊彈簧的開關閥，則無法設置停止閥。因?yàn)槭侨_還是全關都停不下來。
